2015年版の公開について

2013年に公開した,AIST歩行データベースは,各被験者1試行分のものであった.これに対して,動作の再現性についても着目したいという要望も多かったことから,今回は各被験者5試行分のデータを公開することとした.

更新履歴

  • 2015.05.14: gait2015_0500-0100、0101-0150、0151-0200の3つのファイルについて、それぞれ以下の値に誤りが見つかったため修正、ファイルの入れ替えを行いました。<被験者番号0071...身長、0073...身長・体重、0101...体重、0152...身長・体重>
  • 2015.05.07: gait2015_0101-0150.zipについて、被験者番号0101のデータの身長に誤りが見つかったため修正、ファイルの入れ替えを行いました。

このデータについて

(1)はじめに

  (独)産業技術総合研究所デジタルヒューマン工学研究センター(以下AIST DHRC)では2008年以降,主に日本人健常者の歩行パターンをモーションキャプチャで計測している.2013年にはその一部として139名分の歩行データを歩行データベース2013として公開したが,これらはすべての被験者につき1試行分しか含まれていなかった.それに対し,各被験者の複数試行分のデータを公開してほしいという要望があったことから,今回は各被験者5試行分の歩行データを含んだ214名分のデータを公開する.
  本資料では,これらのデータをデータベースとして管理・使用するために,歩行データの詳細,および可視化ソフトVisual3D Reader(以下Visual3Dと記す)について説明を行う.

(2)計測環境・計測機器

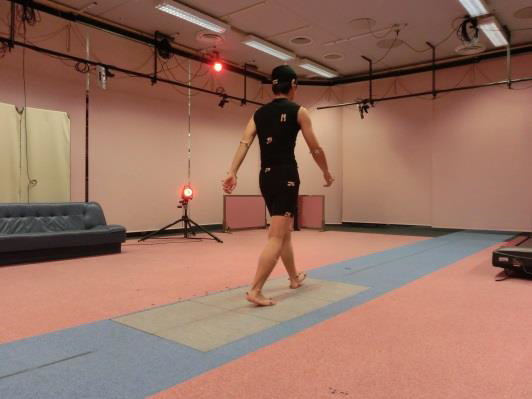

  歩行計測は図のようにモーションキャプチャシステム(Vicon社製Vicon MXシステム・Vicon Nexus)と床反力計(AMTI社製 BP400600-1000PT 2枚及びBP400600-2000PT 4枚)を用いた.サンプリング周波数は,モーションキャプチャシステムは200Hz,床反力計は1000Hzとした.被験者には適宜計測着(スパッツ・ノースリーブシャツあるいは上半身裸)を着せ,初めに基準姿勢(直立姿勢)を計測した.その後,裸足にて歩行計測を行った.この時,被験者には,「日常でいつも歩いているように真っ直ぐ歩いて下さい」と指示し,床反力計の設置しているエリアを中心に約10mを歩かせた.数回の練習試行の後,計測試行数は右足から床反力計に入る場合を5試行,左足から床反力計に入る場合を5試行の計10試行分を計測し,その中で右足から床反力計に入る場合のデータを5試行分データベースに登録した.マーカ位置と着力点位置はVisual3D内で6Hzのローパスフィルタ処理を行い,床反力データはVisual3D内で10Hzのローパスフィルタ処理を行っている.なお,本計測は(独)産業技術総合研究所内の人間工学実験取扱要領に従って行われた.


実験イメージ

(3)マーカセット

  計測時期などの影響により,マーカ取り付け位置やマーカ数は被験者によって異なっている.しかし,基準となるランドマーク上のマーカなどについては共通のものを使っているため,モデル作成自体の影響はない.Visual3Dでは,まずランドマークを用いて基準姿勢でのモデル姿勢を作製する.この時に得 外側上顆点 (RELL / LELL) 頭頂 (VRTX) 橈骨茎状突起 (RWRD/LWRD内側上顆点 (RELM/LELM) 外側上顆点(RELL / LELL) 尺骨茎状突起(RWUL / LWUL) られたモデルの各節について,各節に取り付けたマーカをガイドにしてもっともそのマーカのずれが少なくなるように姿勢を変化させて運動データにマッチさせている.このガイドマーカは必ずしもランドマーク上にある必要はないので,一般には,多く取り付けてずれの総和を少なくするか,変形があまり生じない位置にマーカを貼りつけて剛体リンクとみなして各節の姿勢を幾何学的にフィットさせている.主なマーカセットを次図に示す.

(4)モデルと座標系

4.1 骨盤

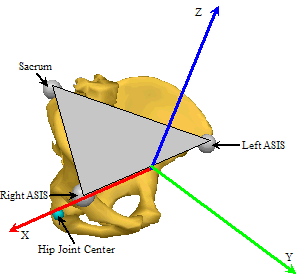

  骨盤モデルは,図に示す定義に従い作成される.詳細はDavis et. at. (1991) を参照されたい.あるいは,Visual3Dの解説Wikiにて詳細が記載されているので参照されたい.このモデルでは,股関節中心位置も同時に求められる.

[参考]Davis RB, Ounpuu S, Tyburski D, Gage JR. (1991) "A Gait Analysis Data Collection and Reduction Technique." Human Movement Science, 10: 575-587.
http://c-motion.com/v3dwiki/index.php?title=Helen_Hayes_(Davis)_Pelvis

4.2 下肢節の座標系

例えば大腿節の場合:

遠位端:大腿骨外側上顆最凸点と大腿骨内側上顆最凸点の中点
近位端:股関節点(4.1で位置が求められている)

座標軸:
z軸:遠位端から近位端を通るベクトル
y軸:遠位端ランドマークを通る軸とz軸の外積ベクトル
x軸:z軸とy軸の外積ベクトル

下腿節の場合:

遠位端:腓骨外顆最凸点と脛骨内顆最凸点の中点
近位端:大腿骨外側上顆最凸点と大腿骨内側上顆最凸点の中点

座標軸:
z軸:遠位端から近位端を通るベクトル
y軸:近位端ランドマークを通る軸とz軸の外積ベクトル(大腿節とは異なることに注意)
x軸:z軸とy軸の外積ベクトル

足部節の場合:

遠位端:第1中足骨点と第5中足骨点の中点
近位端:腓骨外顆最凸点と脛骨内顆最凸点の中点

座標軸:
z軸:遠位端から近位端を通るベクトル
x軸:近位端から見て,踵点方向を負の方向とし,z軸に直交するベクトル
y軸: z軸とx軸の外積ベクトル

詳細は, http://www.c-motion.com/v3dwiki/index.php?title=Constructing_the_Segment_Coordinate_System を参照されたい.これらは円錐台(手部と頭部は楕円球)により幾何近似が行われており,慣性モーメントはこの幾何近似を基に求められている.重心位置や節質量などの定義については,また,Visual3D Readerから[Model Viewer]タブを選択し,リストに掲載されている各節の名前をダブルクリックすると,マーカからどのように各節を定義したかがわかる.上肢および頭部のモデルの説明は省略する.

4.3 上体のモデル化

  上体のモデルも下肢節と同様にモデル化されるが,近位端や遠位端をどのように定義するのかが問題となる.本データベース作成においては,Golem (Plug-in gait) upper body modelを用いた.詳細はVisual3DのWikiを参照されたい.
[参考] http://c-motion.com/v3dwiki/index.php?title=Tutorial:_Golem_Upperbody_Model のGolem Upperbody Modelの項

4.4 モデルの関節自由度

  本データベースでは,各関節ともに3自由度を持つと定義した.

4.5 関節角度の定義

  各関節角度は,骨盤を基準にして,近位節から見た遠位節の3次元相対角度として表している.この時,x軸が屈伸(前後屈),y軸が内外転(左右側屈),z軸が内外旋(左右回旋)を表している.なお,足部に関しては,立位時の姿勢を0基準にしているわけではないことに注意されたい.すなわち,下腿節から見た足部節については,立位姿勢で常に60度程度背屈した角度として算出している.

  3次元角度の回転順番は,x(屈伸)→y(内外転)→z(内外旋)の順になっている.ただし,本DBでは,この順番で肩関節周りの関節角度を記述すると,被験者によっては角度計算で不具合が生じることを確認している.これは,上腕のx軸座標が肘のランドマークに沿って計算され,歩行時には上腕骨が90度以上回旋する被験者がいるために,数値計算上象限を間違えてしまうためである.この現象の改善策として,簡単には,回転順番を見直すことで改善されるが,本DBではあえて他の関節角度データと合わせるため,このままにしてある.

4.6 骨盤角度の定義

  骨盤角度は実験室座標系における角度として計算しているため,被験者の進行方向によってz軸周りの角度が正しく計算されない.そのためそれぞれの進行方向に対応したPelvisAnglePositiveおよびPelvisAngleNegativgeという2つの骨盤角度を計算しているので適宜使い分けていただきたい.

4.7 関節モーメントの定義

  関節モーメントも関節角度と同じ定義を用いている.すなわち,骨盤を中心に,近位節座標系で記述された遠位関節の関節モーメントとして記録されている.なお,本DBでは床反力データが正確に計測 されているのは,右踵接地から1周期後の右踵接地までであることに注意されたい.本DBでは左下肢や腰部のモーメントも計算されるが,右踵接地直後の左足部の床反力データは計測されないため,右踵接地直後の左下肢および腰部の関節モーメントは正確ではない.

4.8 床反力データの表記

  4.7節で示したように,床反力データは右踵接地から1周期後の右踵接地まで計測されており,その間の左踵接地時の床反力データも計測されている.4.6節の骨盤の角度定義の際の定義と同じく,歩行中の被験者の右側を計測空間のx軸の正方向,地面に鉛直な方向を計測空間のz軸の正方向として,床反力データおよび着力点位置データを表記した.

4.9 関節消費パワーの定義

  関節消費パワーは関節角速度と関節モーメントの積で表される.本DBでは近位節座標系で計算された遠位関節軸まわりのそれぞれの消費パワーを算出した.関節消費パワーが正の値の時はコンセントリックな筋活動を表しており,負の値の時はエキセントリックな筋活動を表している.

(5)CMOファイル

  被験者ごとに1つのCMOファイルが作成されている.CMOファイルの中身は,基準姿勢データと歩行パターンデータの2つで構成されており,いずれもDHRC内のVicon MXシステムおよびVicon Nexusを用いて計測したものである.

ファイル名に被験者の属性が記載されている.ファイル名の形式は下記の通り.


例1)0001_01_F_70_152_46.CMO
例2)0009_01_M_69_163_51.CMO

  • 1~4文字目:ID
  • 6~7文字目:繰り返し番号
  • 9文字目:性別(M:男性/F:女性)
  • 11~12文字目:年齢
  • 14~16文字目:身長(cm)
  • 18~19文字目:体重(kg)

なお,今回のデータベース内のデータは,全ての被験者が右足から床反力計に入っているものを採用した.また,CMOファイルは基本的には連番で作成しているが,マーカの欠損など,何らかの事情で5試行分のデータが揃わなかったものについては欠番となっている.

(6)Visual3D Readerの使い方

手順0

  Visual3D ReaderはC-motion社(アメリカ)が無料で公開しているCMOファイルのビューアである。現在はFree CMO Readerという名称で下記よりダウンロードできる。インストールすると名称は「Visual3D Free Reader(バージョン名)」となる。本項の説明では便宜上、「Visual3D Reader」という名称を使用する。
  http://www2.c-motion.com/free

手順1

  Visual3D Readerを起動する。起動すると下図のようなウィンドウが現れる。

手順2

  [File]→[Open/Add]でファイル選択ダイアログが開くので、見たいCMOファイルを選択する。

手順3

  Motion Files下のc3dファイルをダブルクリックすると、アニメーションビューワー画面になる。

  グラフィック画面内で、マウスボタンを押しながら動かすことで、回転や拡大縮小ができる。

  • 左クリックしたままマウスを動かす→回転
  • 右クリックしたままマウスを動かす→拡大縮小
  • 左右クリックしたままマウスを動かす→並進移動

  下の>ボタンなどでアニメーションを動かすことができる。

手順4

  Report Viewerタブを選ぶと、被験者の歩行時の情報を見ることができる。

  • 1ページ:時間因子(歩行周期など)・距離因子(歩幅など)
  • 2ページ:床反力データ・着力点位置データ
  • 3ページ:下半身関節角度データ・骨盤角度データ
  • 4ページ:上半身関節角度データ
  • 5ページ:下肢関節モーメントデータ
  • 6ページ:下肢関節モーメントデータ

手順5

  [Free C3D/CMO File Viewer]タブを選び、左側にあるフォルダ列をクリックすると、様々な情報を見ることができる。フォルダ列の中のそれぞれの情報を右クリックするとグラフを記述することができ、また、左クリックすると、フローウィンドウで値を表示し、さらにはテキストデータとして出力することができる。

  • EVENT_LABEL:歩行イベント(踵接地・つま先離地など)
  • TARGET:マーカ位置
    • Original:計測生データ
    • PROCESSED:フィルタ処理後(6Hzローパスフィルタ)
  • ANALOG:床反力の各センサの出力情報(一般には使用しない)
  • FORCE::床反力ごとの床反力データ
    • Original:計測データ
    • PROCESSED:フィルタ処理後(10Hzローパスフィルタ)
  • COFP::床反力ごとの着力点位置力データ
    • Original:計測データ
    • PROCESSED:フィルタ処理後(6Hzローパスフィルタ)
  • FREEMOMENT:床反力ごとのモーメントデータ(一般には使用しない)
  • LANDMARK:マーカ位置を使って定義した空間内での仮想マーカ位置、例えば関節点など.
  • LINK_MODEL_BASED:関節モーメント・関節角度などの計算データ
  • KINETIC_KINEMATIC:各節ごとの運動学・運動力学情報(一般には使用しない)
  • DERIVED:各節ごとの軸周りの回転情報(一般には使用しない)
  • METRIC:被験者の身長や体重、データ正規化のための情報など
  • FRAME_NUMBERS:時間情報(一般には使用しない)

※右上のダイアログがファイル名になっていることを確認のこと。ここがGLOBALやALL_FILESになっていると、左クリックができなくなる。ファイル名になっていない場合は、ファイアログをクリックして、ファイル名を選ぶ。



右クリック時:右端のエリアにグラフを記述することができる。

左クリック時:[Export ASCII]でそのデータをテキストに書き出すことができる。

(7)歩行データベース諸元

  • 保存フォルダ:\2015_DHRC_GaitDatabase_Original\CMO
  • 男性:115名(7歳~77歳)
  • 女性:99名(21歳~75歳)
  • 身長:111cm~182cm
  • 体重:11kg~105kg
  • ファイルサイズ:2.71 GB (2,919,568,511バイト) / ファイル数:428 ファイル(.cmoファイルおよび.cmxファイルそれぞれ214ファイルずつ)

(8)個人情報の取り扱い

  今回公開するデータベースの特徴は,集団全体の統計データではなく,計測にご協力いただいた被験者の方々の個別データを公開するところにあります.個別データの公開に際し,個人情報の扱いには,以下のように配慮いたしました.

氏名,住所など,個人が特定できるものは公開しません.
上記の個人情報は,計測を行った産業技術総合研究所 デジタルヒューマン工学研究センターが責任を持って管理し,一切,外部には出しません.

  計測にご協力いただいた被験者の方々には,あらかじめ「個人が特定できないかたちで,計測データを公開する」旨を説明し,同意いただいております.

(9)引用

  本データを引用する際は、下記のように引用して下さい。

  • 【和文】小林吉之,保原浩明,持丸正明,2015:AIST歩行データベース2015.
    https://www.airc.aist.go.jp/dhrt/gait2015/index.html
  • 【英文】Yoshiyuki Kobayashi, Hiroaki Hobara, Masaaki Mochimaru, 2015: AIST Gait Database 2015.
    https://www.airc.aist.go.jp/dhrt/gait2015/index.html
